Dinamometri digitali

Dinamometri palmari di ultima generazione per la misura della Forza. Bidirezionali per trazione e compressione.

Portate da: 2N a 1000N.

Caratteristiche:

  • Freq. Campionamento 2000 dati/sec
  • Display visibile al buio (Organic EL)
  • Facile Set up con 8 diverse lingue
  • Display multifunzione personalizzabile
  • Salva i dati nella pendrive USB. [ZTA solo]
  • Indica lo spostamento unito a uno stativo con encoder. [ZTA solo]
  • Misura 1° e 2°  valore di picco. [ZTA solo]
  • Accompagnati dal certificato del costruttore
  • Garanzia di 1 anno

Serie ZTS/ZTA

ModellI con prestazioni avanzate

Dinamometri digitali Imada della serie ZTS/ZTA, bidirezionali con unità di misura commutabili, registrazione di 2 picchi, con elevata velocità di campionamento (2000 data/sec), con uscita dati USB, RS232C, BCD Mitutoyo e analogica. Consentono la misura della forza e dello spostamento. Rapporto qualità/prezzo senza pari.

Descrizione

I dinamometri della serie ZT sono sofisticati strumenti digitali a microprocessori ideali in tutte le misure della Forza dove è richiesto uno strumento palmare di facile impiego, con elevata velocità di campionamento ed acquisizione (2000 data/sec), alta sensibilità ed eccellente precisione. I dinamometri della serie ZT sono disponibili nella versione avanzata, modello ZTA, o in quella standard, modello ZTS.

Possono eseguire misure di trazione e di compressione, mostrando il risultato su un ampio display digitale – il più grande della categoria – ora visibile anche al buio, che visualizza tutte le indicazioni relative alla direzione del vettore, all’unità di misura, alla funzione di picco (ora 1° e 2°) ed allo stato delle batterie oltre che la data e l’ora. Una semplice e robusta tastiera a membrana consente la programmazione di tutte le funzioni, come la selezione dell’unità di misura, l’impostazione dei limiti di controllo, l’attivazione della funzione di registrazione del picco, la memorizzazione del valore, la trasmissione dei dati o l’inversione del display per l’impiego dello strumento anche capovolto. Ottimi per l’installazione su stativi, macchine o strumenti per prove fisico-meccaniche, oppure per eseguire misure sulle linee di produzione o all’aperto, potendo funzionare senza fonti di alimentazione esterna per oltre 8 ore.

I dinamometri sono venduti completi di una valigetta di trasporto in materiale plastico rigido antiurto, dell’alimentatore/caricabatterie, delle pile ricaricabili, di una prolunga per il terminale di misura, di un puntale conico, un puntale indentato, un puntale a testa piatta, un puntale a gancio piccolo, un puntale a gancio grande, un puntale a scalpello ed un puntale a forca grande.

Su richiesta sono disponibili numerosi morsetti o accessori blocca provino specializzati ognuno per il proprio compito applicativo (es. verifica tensionamento cavetti, trazione di pellicole, adesione dei nastri, perforatori, etc.), e banchetti ad azionamento manuale o motorizzato con i quali svolgere le prove in modo ripetibie assicurando condizioni di impiego agevoli e semplificate.

Caratteristiche

I dinamometri della serie ZT sono disponibili in due versioni:

  • ZTA (modello avanzato)
  • ZTS (modello standard)

Entrambi i modelli sono dotati di collegamento USB, RS232C, BCD Mitutoyo e uscita analogica; i modelli avanzati ZTA possono però registrare i dati direttamente su una pennetta USB e uniti a uno stativo Imada equipaggiato con encoder interno digitale possono visualizzare la misurazione della distanza direttamente sul display ed inoltre inviare al computer collegato i dati della forza e dello spostamento registrati!

Con i dinamometri ZTA ora è possibile comporre sistemi di prova low cost a prestazioni eccellenti per la misurazione della forza/spostamento.

Applicazioni frequenti

I dinamometri della serie ZT vengono impiegati per prove meccaniche di trazione e compressione diretta (tira/spingi).  Possono essere utilizzati sia per applicazioni manuali sia in abbinamento agli stativi Imada per realizzare sistemi di prova per misurazioni  Forza/Spostamento.

Applicazioni frequenti:

  • Valutazione del rischio determinato dalla Movimentazione Manuale dei Carichi secondo il D.Lgs 81/2008
  • Prove meccaniche di trazione e compressione diretta
  • Misurazioni della forza sui componenti elettronici
  • Misurazioni della forza delle sigillature delle confezioni imballate
  • Misurazioni della forza di inserzione ed estrazione dei connettori
HIGH SPEED

CONNESSIONE USB

Software ZT-Logger

Ogni dinamometro ZTA o ZTS viene fornito di serie con il software per scaricare i dati ZT-Logger. Attraverso la connessione USB il software trasferisce 10 dati al sec. al PC permettendo di salvarli in un formato CSV. Inoltre, è possibile richiamare sul PC tutte le memorie interne di un dinamometro in una sola volta e calcolare i relativi valori statistici. Si può migliorare l’efficienza delle misurazioni settando direttamente dal computer le funzioni del dinamometro.

Software opzionale Force Recorder

Per chi necessita di performance più elevate è disponibile il software opzionale “Force Recorder” che permette di ricevere i dati misurati ad una frequenza di campionamento pari a 2000 Hz e di disegnare grafici e calcolare le statistiche. E’ disponibile in 3 versioni: Standard (per grafici Forza/Tempo), Light (Versione economica con funzioni ridotte) e Professional (ideale per analisi Forza/Spostamento). Quest’ultimo richiede la combinazione del dinamometro avanzato modello ZTA in abbinamento ad uno Stativo Imada equipaggiato con encoder digitale.

SISTEMA FSA

Il dinamometro ZTA insieme ad uno Stativo digitale Imada con encoder può costituire un Sistema di prova per misurare la forza e lo spostamento

Software

Software Force-Recorder (Professional) ideale per l’elaborazione dei grafici Forza/Spostamento. Solo per i Sistemi FSA con dinamometri ZTA.

Morsetti e afferraggi

Sono disponibili a catalogo una vasta gamma di morsetti e afferraggi per tutte le tipologie di prove da effettuare sui prodotti da testare.

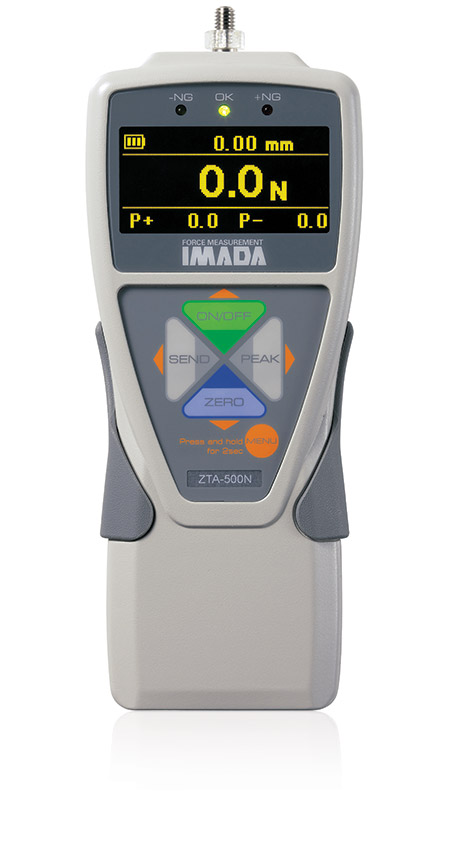

Dinamometro digitale Imada Serie ZT

Modelli disponibili

Modelli disponibili Dinamometri ZT
Modello ZTAModello ZTSCapacitàRisoluzioneCodolo
ZTA-2NZTS-2N2 N 0.001NFilettatura M6
ZTA-5NZTS-5N5 N0.001NFilettatura M6
ZTA-20NZTS-20N20 N0.01NFilettatura M6
ZTA-50NZTS-50N50 N0.01NFilettatura M6
ZTA-200NZTS-200N200 N0.01NFilettatura M6
ZTA-500NZTS-500N500 N0.01NFilettatura M6
ZTA-1000NZTS-1000 N1000 N1NFilettatura M6

Caratteristiche tecniche

Modello ZTAModello ZTS
CaratteristicheModello avanzato. Salva i dati direttamente sulla pendrive USB e indica lo spostamento sul display e altro.Modello Standard. Stessi benefici del modello ZTA in performance ma con funzioni ridotte
Precisione+/- 0,2 % del F.S. +/- 1 digitidem
Unità di misura N, kgf, Lbf pre selezionabili tramite tastiera
idem
Avviso di sovraccaricoLED luminoso lampeggiante di avviso oltre il 110% della portataidem
DisplayDisplay digitale LCD ad alto contrasto da 4 digit idem
Aggiornamento display Aggiornamento dei valori 10 volte al secondo (per la leggibilità) idem
Frequenza di campionamento 2000 data / sec at maximum (*) idem
Durata batteria 8 ore idem
Temperatura d’esercizio Da 0 a 40°C e umidità relativa dal 20 all’ 8o% idem
FunzioniDisplay suddiviso in 3 aree e customizzabile
Valore di picco in trazione o compressione
Memoria interna non-volatile, registra fino a 1000 valori
Comparatore digitale del valore programmato
Display reversibile
Possibilità di invertire il segno – +
Azzeramento automatico selezionabile ad intervalli (da 1 a 25 secondi)
Spegnimento a tempo
Funzione di damping
Calendario
idem
Funzioni avanzate Rileva il 1° e 2° picco / Rilevalo lo spostamento (mm) al picco e azzera lo spostamento al valore della forza scelto Non disponibile
Uscite dati USB, RS232C, Mitutoyo digimatic, 2 VDC analog output (D/A), Comparatore a 3 soglie (-NG/OK/+NG) idem
Uscite dati avanzate Subcomparatore a 2 soglie Non disponibile
External connecting switch SEND (a point of contact holding), Zero reset, Peak ON/OFF setting idem
Accessori in dotazione AC adapter, Inspection certificate, CD driver (including simple software for data logging), Attachments (The set of attachments varies according to range.), USB cable, Carrying case. idem
Adattatore per Pen drive USB InclusoNon Incluso

Cavi opzionali

ModelloDescrizioneUtilizzo
CB-108Cavo analogicoPer la connessione a un multimetro, oscilloscopio.
CB-118Cavo analogico (per opzione – AN)Per la connessione a un multimetro, oscilloscopio.
CB-208Cavo RS232CPer la connessione a un PC
CB-308Cavo DigimaticPer la connessione a una stampante DP-1VR
CB-508Cavo per Stativi MXPer la connessione allo stativo per consentire il controllo della forza o per garantire funzioni di prevenzione da sovraccarico.
CB-518Cavo per Stativi MX2 e EMXPer la connessione allo stativo per consentire il controllo della forza o per garantire funzioni di prevenzione da sovraccarico.
CB-718Cavo per Sistema MX2-FAPer la connessione a Stativi con encoder per misurare la Forza/Spostamento
CB-728Cavo per Sistema EMX-FAPer la connessione a Stativi con encoder per misurare la Forza/Spostamento
CB-908Cavo di collegamento OPEN/ENDOutput cable for loose wire 37 pin
(Useful for connection with unique equipment.)
