Stativo motorizzato

Stativo motorizzato con sollecitazione meccanica orizzontale.

Capacità max: 300 kgf

Caratteristiche:

  • Funzionamento fluido e potente su tutta la gamma di velocità.
  • Controllo della Forza
  • Modalità Ciclica (72 ore max)
  • Finecorsa meccanici regolabili
  • Ampia gamma di velocità: da 8 a 240 mm/min
  • Corsa: 295 millimetri
  • Riga ottica digitale centesimale per la misura dello spostamento
  • Indicatore opzionale di velocità e spostamento

Download brochure

MH-300

Stativo motorizzato orizzontale

Gli stativi motorizzati della serie MH sono sistemi di prova estremamente avanzati, formati da un robusto basamento in alluminio pressofuso verniciato. All’interno del basamento è collocata una vite senza fine che si muove su cuscinetti a ricircolazione di sfere.

La rotazione della vite trascina il carrello mobile con un movimento costante che viene controllato da un motore la cui velocità può essere regolata tramite il pannello comandi disposto sul fronte. Sul carrello mobile viene fissato il dinamometro per la misura della Forza, istantanea e di picco. Questo stativo garantisce un funzionamento estremamente fluido e potente su tutta la gamma di velocità.

Collegando lo stativo ad un dinamometro Imada della serie ZT e attivando la modalità del controllo della forza si può prevenire il rischio di sovraccarico.

High/Low Control Set Point

Il controllo della forza viene attivato quando la forza applicata è uguale o compresa fra il punto più alto e più basso impostati sul dinamometro della serie ZT e si viene esclusa dal timer digitale. La velocità iniziale del carrello è controllata dalle impostazioni della velocità variabile o fissa.

One Way Force Control

La velocità iniziale del carrello è controllata e può essere impostata come velocità variabile o fissa. Quando la forza applicata raggiunge la soglia più bassa del dinamometro, la velocità del carrello dello stativo viene regolata al 20% del massimo e diminuisce fino a zero appena la forza applicata raggiunge la soglia più alta impostata. Ideale per il controllo non distruttivo.

Gli stativi della Imada sono realizzati con la massima cura nei particolari, con materiali di prima scelta, non richiedono manutenzione e sono affidabili nel tempo. Lo stativo non richiede adattatori meccanici per il montaggio dei dinamometri.

Caratteristiche standard sono il controllo della velocità, il ritorno rapido e l’arresto di emergenza.

Best Quality

Gli Stativi Imada sono strumenti di misura robusti e affidabili nel tempo, costruiti secondo gli standard qualitativi giapponesi.

Dinamometri

Gli Stativi manuali Imada possono essere corredati con i tutti i dinamometri digitali e meccanici disponibili a catalogo.

Morsetti e afferraggi

Sono disponibili a catalogo una vasta gamma di morsetti e afferraggi per tutte le tipologie di prove da eseguire.

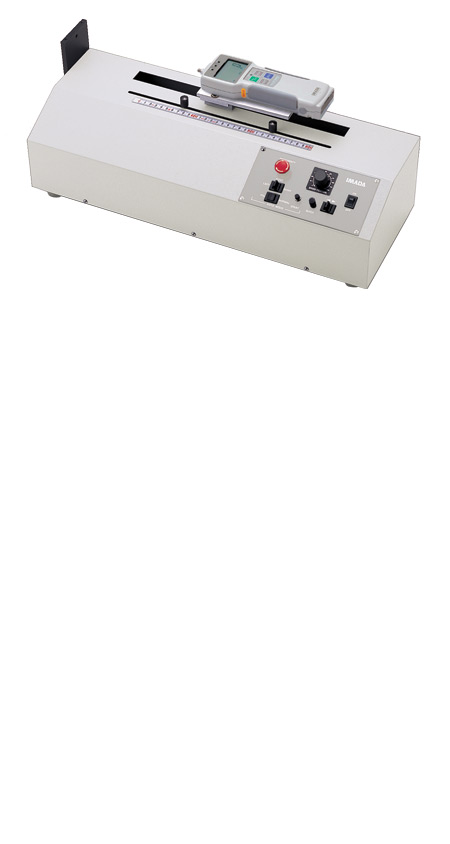

Stativo motorizzato MH-300

Modelli disponibili

Modelli disponibili MH-300
ModelloCaratteristicaDettagli
MH-300StandardAuto Ciclo
MH-300-EEncoder (-E)Auto Ciclo
Encoder interno per la misura dello spostamento
MH-300-5C5 speed changeover switch (-5C)Auto Ciclo
Selettore velocità con 5 impostazioni
MH-300-PSlow start (-P)Auto Ciclo
Partenza rallentata
MH-300-L650Extended stroke (-L650)Auto Ciclo
Corsa estesa

Caratteristiche tecniche

ModelloMH-300
Carico massimo3000N
VelocitàRegolabile da 8 a 240 mm/min
Corsa250 mm di corsa lorda
(la corsa netta dipende dall’ingombro dei morsetti)
Azionamento
Tramite motore elettrico grazie alla rotazione di una vite senza fine azionata
Modalità / ManualeCon controllo del movimento tramite tasti sul pannello
Modalità / MonomodaleCon movimento continuo per 1 ciclo fra i due limiti di
finecorsa meccanici regolabili
Modalità / CiclicaCon movimento continuo fra due limiti di finecorsa
SicurezzaPulsante per l’arresto di emergenza
Finecorsa meccanici
Con i dinamometri della serie ZT collegati con l’apposito cavo di trasmissione del segnale, è possibile regolare l’arresto del movimento in caso di sovraccarico.
Peso28.5 kg
OpzioniSelettore 5 velocità
Encoder
Partenza rallentata
Corsa estesa
