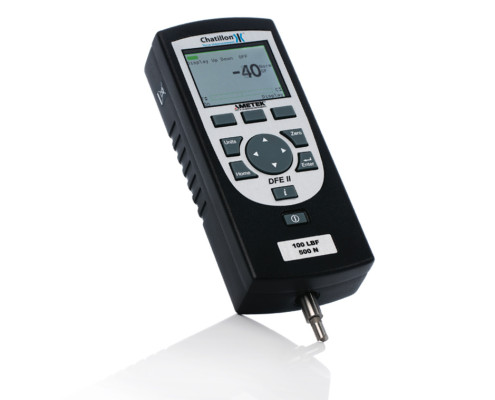

l dinamometri digitali palmari della serie DFE-II segnano una nuova era nella misurazione della forza digitale. Questi dinamometri, compatti e facili da usare, sono progettati per applicazioni di fascia economica senza comprometterne la funzionalità. Ideali per un uso palmare o in combinazione con banchi di prova. l dinamometri DFE-II sono disponibili in diverse portate a partire da 10N fino a 2500N.
- Robusti, affidabili e facili da usare
- Per prove di trazione e compressione
- Intrinsecamente sicuri
- Portata fino a 2500N
- Acquisizione del picco (7000 Hz)
- Display multilingua
- Calibrazione certificata NIST
I dinamometri digitali della serie DFE-II rappresentano il modello standard degli strumenti di misura della Chatillon. Sono studiati per fornire una soluzione economica senza compromettere la funzionalità. Questi strumenti sono realizzati con una cella di carico integrata che misura fa Forza applicata fino a 7000 volte al secondo, con una precisione del ±0.25% del fondo scala.
I dinamometri digitali della serie DFE-II sono dotati di un display LCD a colori ad alta risoluzione di ampie dimensioni e di facile lettura che supporta una varietà di funzioni come la lettura dei valori in tempo reale o in modalità picco, i limiti alto/basso, set point, risultati passa / non passa, risultati statistici, la visualizzazione dello stato del sensore e la barra grafica con la direzione del vettore Forza (trazione o compressione). Il display può essere capovolto e i risultati del display possono venire ‘nascosti’ dall’operatore. Le unità di misura sono selezionabili tramite tastiera (ozf, gf, lbf, kgf, N). Sono inoltre dotati di uscita dati analogica, USB e RS232.
La lingua di visualizzazione può essere scelta tra inglese, spagnolo, francese, tedesco, portoghese e cinese. Ogni dinamometro è accompagnato da un piccolo set di accessori, dalla valigetta di trasporto, da un cavo RS232, dal carica batterie universale e da un certificato di calibrazione con opzione dati NIST.
- Precisione: +0.25% del fondo scala
- Campionamento dati: 7000 Hz
- Velocità acquisizione del picco: 7000 Hz
- Protezione sovraccarico: 150% del fondo scala
- Memoria dati: fino a 20 risultati
- Display: Alta risoluzione, matrice di punti LCD, 8 linee, 21 caratteri
- Alimentazione: batteria ricaricabile NiMH o alimentazione di rete
- Certificato: di conformità (standard) di calibrazione NIST (opzionale)
- Garanzia: 1 Anno
Il dinamometro digitale DFE II può essere utilizzato per raccogliere i dati di campioni in produzione alla fine di una linea di produzione per poi analizzarli utilizzando il software opzionale Nexygen DF.
Utilizzare il dinamometro DFE II in modalità palmare per eseguire sofisticati test “go” / “no go” nelle prove di aderenza dei connettori in cui l’operatore può facilmente vedere se il risultato del test è un “passa” o “non passa”
Abbinando il DFE II ad un banco di prova Chatillon LTCM e collegando un computer per la registrazione on-line dei dati per monitorare la conformità dei materiale in entrata attraverso prove di qualità.
Software
Chatillon DF2 Wedge Communication Software
Il software di comunicazione dati DF2 Wedge fornisce in maniera diretta la comunicazione dei dati seriali tra il proprio personal computer, basato su Microsoft® Windows®, e uno dei seguenti prodotti Chatillon: DFS-II, DFS-II-R, DFS-II-R-ND, DFE-II, DFS , DFS-R, DFS-R-ND & E-DFE.
I dati delle misurazioni vengono inviati dal dinamometro tramite una connessione seriale RS-232, una connessione USB oppure Bluetooth con rilevazione automatica ad un file Microsoft Excel® sul proprio personal computer. È possibile scegliere facilmente i dati esatti che si desidera trasferire e come si desidera inviarli. Una volta che i dati sono in Microsoft Excel, possono essere modificati, salvati a scopo di documentazione, analizzati e stampati.
| Modello | ozf | lbf | gf | kgf | N |
|---|---|---|---|---|---|
| DFE2-002 | 32 x 0.01 | 2 x 0.001 | 1000 x 1 | 1 x 0.001 | 10 x 0.01 |
| DFE2-010 | 160 x 0.1 | 10 x 0.01 | 5000 x 1 | 5 x 0.001 | 50 x 0.01 |
| DFE2-025 | 400 x 0.1 | 25 x 0.01 | 10000 x 10 | 10 x 0.01 | 100 x 0.1 |
| DFE2-050 | 800 x 0.1 | 50 x 0.01 | 25000 x 10 | 25 x 0.01 | 250 x 0.1 |
| DFE2-100 | 1600 x 1 | 100 x 0.1 | 50000 x 10 | 50 x 0.01 | 500 x 0.1 |
| DFE2-200 | / | 200 x 0.1 | / | 100 x 0.1 | 1000 x 1 |
| DFE2-500 | / | 500 x 0.1 | / | 250 x 0.1 | 2500 x 1 |
