Caratteristiche:

  • Semplice utilizzo e facile set up
  • Campionamento: 2000 Hz
  • Sensibilità elevata
  • Disegna la Curva Forza-Spostamento
  • Compara fino a 5 curve in un grafico

Brochure

FSA Series

Unità per la misura della Forza/Spostamento

I Banchi di prova denominati FSA sono dei Sistemi compatti, economici e semplici da usare per la misura della Forza-Spostamento. Ciascuna unità si compone di uno Stativo Imada, di un Dinamometro digitale di nuova generazione modello ZTA, con elevata frequenza di campionamento (2000Hz), e del Software Force-Recorder (Professional) ideale per registrare in tempo reale e visualizzare contemporaneamente fino a 5 grafici della Forza-Spostamento e della Forza-Tempo.

Utilizzata per testare la forza di diversi materiali sia in trazione sia in compressione, l’unità FSA può offrire un ampio campo di misura grazie alla combinazione di Stativi e di Dinamometri con fondo scala diverso, che possono arrivare fino a un carico massimo di 2500N.

Per ordinare

Di seguito sono riportate le diverse configurazioni possibili. Per ordinare l’unità FSA in modo corretto, indicare, dopo la sigla “FSA”, il modello relativo allo stativo scelto e poi indicare il fondo scala relativo al dinamometro.

FSA

Configurazioni possibili

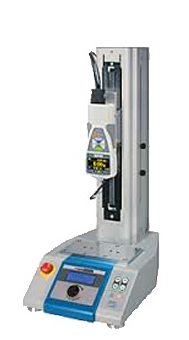

  • Standard
  • FSA-1k2-[2-1000N]
  • Sistema automatico
  • Carico Max 1000 N

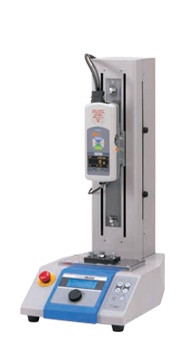

  • Professional
  • FSA-1kE-[2-1000N]
  • Sistema automatico
  • Carico Max 1000 N

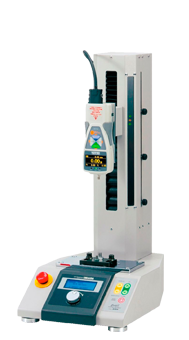

  • High Capacity
  • FSA-2.5k2-[2-2500N]
  • Sistema automatico
  • Carico Max 2500 N

Modelli disponibili

Modello TipoCapacità max.Caratteristiche
FSA-MSL-__NPortatile 50N (5kgf)Sistema Manuale.
FSA-0.5K2-__NStandard500N (50kgf) Sistema Automatico.
Si possono scegliere la velocità, il numero dei test e il tempo di pausa.
Ideale per prove di durabilità
FSA-1K2-__NStandard1000N (100kgf)
Sistema Automatico.
Si possono scegliere la velocità, il numero dei test e il tempo di pausa.
Ideale per prove di durabilità
FSA-2.5K2-__NStandard2500N (250kgf)
Sistema Automatico.
Si possono scegliere la velocità, il numero dei test e il tempo di pausa.
Ideale per prove di durabilità
FSA-1KE-__NAvanzato 1000N (100kgf)Sistema Automatico.
Misurazioni più precise grazie all’elevata rigidità.
Si possono scegliere la velocità del test, il numero dei test e il tempo di pausa.
In aggiunta: settaggio della corsa della traversa
e memorizzazione fino a 5 patterns di movimento, etc

Caratteristiche tecniche

Modello FSA-__-_N
Unità di misura (Forza)N, kgf, lbf (selezionabili)
Unità di misura (Spostamento)mm, inch (selezionabili)
Range disponibile2N (200gf), 5N (500gf), 20N (2kgf), 50N (5kgf), 100N (10kgf),
200N (20kgf), 500N (50kgf), 1000N (100kgf), 2500N (250kgf)
Risoluzione (Forza)4 digit (ex. La risoluzione di un dinamometro di 5N è 0.001N)
Risoluzione (Spostamento)0.001mm (tramite software; Force Recorder Professional)
0.01mm (tramite display del dinamometro)
Precisione (Forza)+/-0.2% F.S. +/-1digit
Precisione (Spostamento)+/-0.1mm +/-1 digit (senza carico)
* Quando viene applicata la forza massima, lo stativo può deformarsi verso l’alto e verso il basso
(ca.-0.5 mm ~ 0,5 mm).
Modello / Corsa / VelocitàMSL / 80 millimetri / manopola di regolazione manuale
0.5K2 / 240 millimetri / 10-300mm/min
1K2 / 295 millimetri / 10-300mm/min
2.5K2 / 310 millimetri / 10-300mm/min
1KE / 280 millimetri / 0.5-600mm/min

* 1) Si prega di fare riferimento al Modello lista qui sotto.
* 2) “Stroke” si intende: la lunghezza massima dall’alto del dinamometro al piano del banco di prova.
Pertanto, essa varia a seconda del dinamometro e degli accessori combinati.

Frequenza di campionamento2000 data/sec

Aggiornamento Display10 data/sec
Uscite datiUSB, Seriale (RS232C), Analogica (Approx. +/-2V), Comparatore, Sovraccarichi, Sub comparatore, USB memory

* USB pendrive non inclusa

Funzioni dello StativoFine corsa, Prevenzione da sovraccarico (* 1), controllo della Forza (* 2), Stop di emergenza.

* 1) Non possiamo garantire la prevenzione perfetta contro il break-down del sensore.
* 2) Il valore del controllo della forza è specificato dal valore assoluto.

Accessori in dotazione AC100V to 240V

AlimentazioneManuale istruzioni, Certificato d’ispezione, cavo di alimentazione, fusibile di ricambio, 2 cover di ricambio,
CD-ROM Driver (compreso il software per scaricare i dati “ZT-Logger”), software per disegnare il grafico “Force-Recorder Professional”.
