Stativo motorizzato ideale per misurazioni precise e ripetibili, indispensabile quando si necessita di effettuare tests mantenendo le stesse condizioni di prova.
Portata: 1000N.
- Prestazioni maggiorate
- Alta rigidità per una maggiore precisione dei risultati
- Ampia gamma di velocità da 0.5 a 600mm/min
- Ideale per prove cicliche fino a un max. di 65535 volte.
- Ideale per i test di durabilità regolando il tempo della pausa.
- Memorizza 5 tipi di pattern esecutivi
- Display Lcd e manopola di facile uso
- Sincronizzabile con apparecchiature esterne
- La traversa mobile può muoversi per un minimo di 0.1 mm

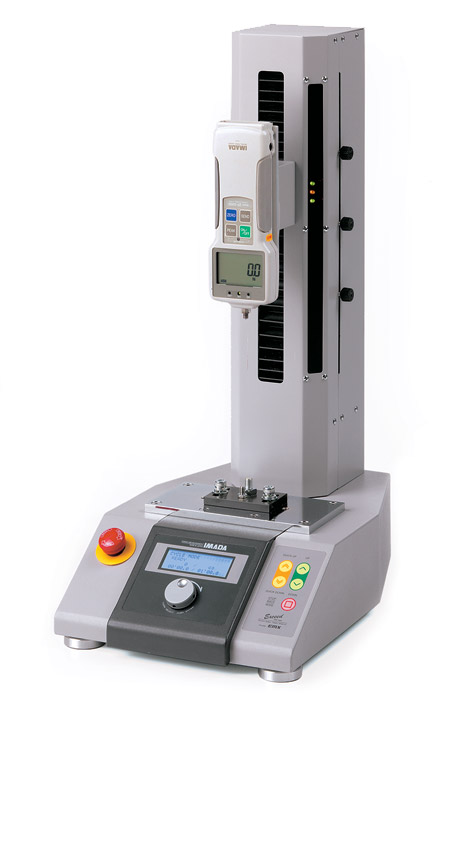

EMX-1000N Stativo motorizzato verticale
Serie EMX-1000N High Performance
Stativo motorizzato EMX-1000N per prove di trazione e di compressione diretta. Altamente performante e robusto, questo nuovissimo Stativo motorizzato rappresenta la versione Professional della nuova linea di Stativi motorizzati della gamma Imada.
Lo stativo è formato da un robusto basamento in alluminio pressofuso verniciato e da un montante a colonna verticale. All’interno è collocata una vite senza fine che si muove su cuscinetti a ricircolazione di sfere. La rotazione della vite trascina una traversa mobile con movimento costante e controllato da un motore a velocità regolabile. Sulla traversa mobile viene fissato il dinamometro per la misura della Forza. Lungo il montante a colonna sono disposti due finecorsa meccanici regolabili manualmente.
Sulla base, nella parte frontale, si trovano il display LCD, i comandi di azionamento ed il pulsante di emergenza. I comandi consentono la regolazione della velocità e dello spostamento, l’impostazione dei vari parametri di settaggio disponibili e la scelta della direzione di movimento (trazione/compressione). Nella parte superiore del basamento è disposta una piastra di ancoraggio per fissare i morsetti o altri dispositivi di supporto. Nella parte posteriore dello strumento ci sono l’ingresso dell’alimentazione, il comando di accensione, il box per il fusibile e due ingressi forniti di serie per collegare, in uno, il dinamometro o l’analizzatore della Forza per le funzioni di Overload stop e per il Force Control, nell’altro il connettore per l’ Input / output signal.
Costruito secondo gli standard qualitativi giapponesi, lo stativo EMX è stato, come il gemello MX2-1000N, migliorato nella struttura meccanica della traversa mobile (irrobbustita per offrire misurazioni più stabili e più precise) e arricchito di elementi strutturali e funzioni più performanti.
Rispetto agli stativi della serie MX2, viene fornito di serie con:
- Encoder interno per regolare in maniera digitale sulla consolle i valori dello spostamento
- Finecorsa Supeiore e Inferiore regolabili manualmente e provvisti di allarmi visivi che indicano il raggiungimento del limite impostato
- Finecorsa specifico, Speed change knob, progettato per il cambio della velocità della traversa mobile (ideale per il raggiungimento del provino da testare alla massima velocità per poi commutare la velocità a quella più lenta programmata per l’esecuzione della prova)
- Possibilità di salvare fino a 5 pattern di settaggio (speed, counter, timer, etc..) richiamabili in memoria.
- Uscita del segnale I / O per equipaggiamenti esterni fornita di serie
Come la serie MX2 anche l’EMX-1000N dispone delle nuove funzioni operative che conferiscono all’operatore un pieno controllo delle variabili di impostazione della velocità (3 tipi di velocità regolabili: start speed / measuring speed / return speed), del tempo (timer limit) del numero dei cicli di esecuzione (counter limit) e dello spostamento (lenght limit).
Con questi stativi si possono eseguire prove di trazione, di compressione, di flessione, di adesione, di peeling o di strappo, ma anche prove cicliche fra limiti di carico o di deformazione, prove con applicazione di un carico costante o prove con rampa di incremento della Forza programmata nel tempo.

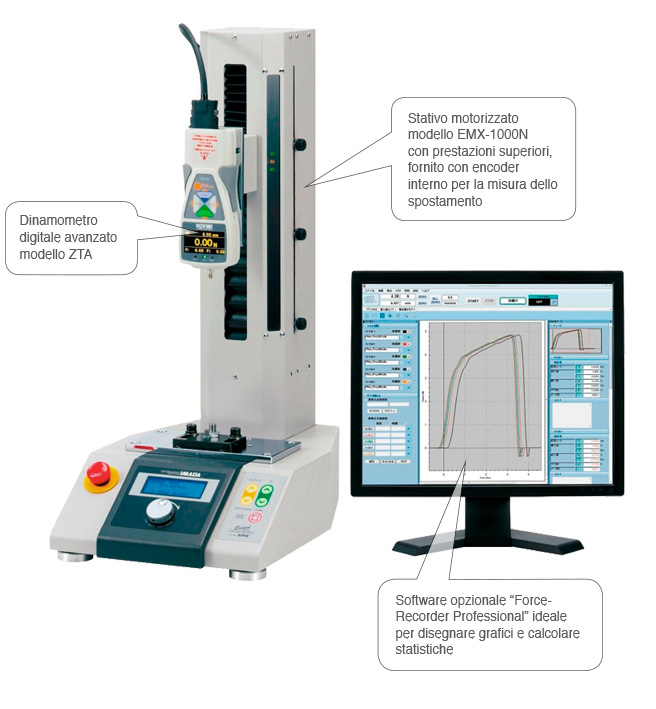

FSA Series
Unità per la misura della Forza/Spostamento
FSA-1KE-(2N-1000N)
Abbinando lo Stativo EMX 1000N ai nuovi dinamometri della Serie ZTA ed al Software Force-Recorder Professional, si può realizzare un Banco di prova per la misura della Forza e dello Spostamento. Questo sistema viene indicato dalla sigla FSA-1KE-(2N-1000N). Con questa unità è possibile misurare e ottenere i grafici della Forza-Spostamento e della Forza-Tempo sul proprio PC.
