Tester automatico per lo strappo dei capicorda ideale per velocizzare il processo di verifica di numerosi cavi crimpati.
Capacità max: 1000N
Funzionamento dello strumento ACT-1000N

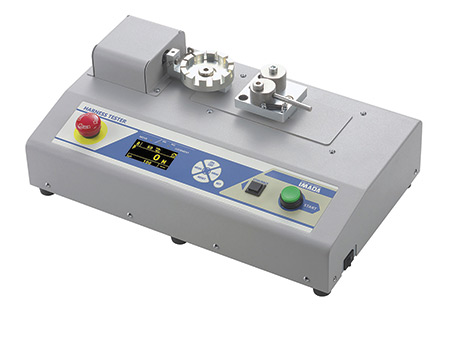

ACT-1000N
Sistema motorizzato automatico per prove di strappo sui capicorda
Tester digitale di nuova generazione studiato per offrire una soluzione altamente performante e facile da usare per misurare la forza di strappo delle terminazioni di fili e cavi fino a 100 kgf. Il suo design semplificato consente il facile inserimento del provino e una rapida esecuzione della prova mediante la pressione di un solo pulsante. Il tester è conforme con numerosi standard per test distruttivi (in modalità Break), ma è possibile eseguire anche prove non distruttive (in modalità Keep), per esempio tirando fino ad un certo carico, oppure mantenendo una forza per un periodo di tempo definito.
Robusto strumento di misura orizzontale con capacità massima di carico fino a 100 Kgf. Eccellente in tutte le prove di resistenza, è formato da un robusto basamento in alluminio verniciato con azionamento della slitta mobile a controllo motorizzato. La corsa massima dell’equipaggio mobile è di 50 mm. Il sistema non richiede dinamometri esterni in quanto è dotato di sensore di misura interno.
Il tester è dotato di un ampio display digitale ad elevata luminosità (visibile anche al buio) e di una console comandi semplice da usare con cui impostare le soglie di tolleranza e ben 26 tipologie di configurazioni di test diversi che possono essere salvate per poi essere richiamate a seconda delle necessità. Grazie a questa funzione è possibile risparmiare molto tempo e ottenere una maggiore efficienza.
Il tester può accomodare cavi di dimensioni fino a 8 millimetri, oppure su richiesta possono essere realizzate soluzioni personalizzate. Alla rottura del provino il tester ritornerà automaticamente alla posizione di partenza e indicherà sul display il valore della forza, del tempo e se la prova è stata buona o da scartare (OK/NG).
Lo strumento può memorizzare al suo interno fino a 1.500 dati oppure può trasferirli al proprio PC (o altro acquisitore dati) tramite uscite USB, RS-232, Mitutoyo (Digimatic) o analogiche. Attraverso il software di acquisizione dati in dotazione si possono memorizzare fino a 60.000 dati. I dati salvati contengono i valori di picco della forza, i giudizi OK/NG, la data e l’ora, le statistiche e le configurazioni dei test creati – come li nome del test, la modalità del test (Break/Keep), la velocità, la forza impostata e la durata scelta. Questi valori possono essere modificati direttamente da PC tramite software per poi essere aggiornati automaticamente sullo strumento. I dati possono essere stampati oppure esportati in fogli di calcolo CSV per consentire un’ulteriore elaborazione dei dati.
- Banco di prova completo per prove di strappo
- Ideale per testare in sicurezza cavi crimpati.
- La capacità di carico del sistema è di 100 kg.
- Lo corsa orizzontale è di 50mm
- Velocità di prova importabile fino a 300 mm/min (*V300)
- Freq. di campionamento 2000Hz
- Software incluso per l’elaborazione dei dati
- Esegue prove distruttive “Break mode” e non distruttive “Keep-mode”
- Accomoda cavi di dimensioni fino a 8 millimetri (altre misure su richiesta)
- Configurabili fino a 26 tipologie di configurazioni di test diversi, richiamabili velocemente tramite display
- Non necessita dinamometro aggiuntivo in quanto il sistema è provvista di sensore interno
- Lo strumento è dotato di uscite dati USB, RS-232, Mitutoyo (Digimatic) e analogica
- Il banco è stato studiato per velocizzare le prove di strappo dei capicorda del tipo crimpato, aggraffato, saldato o incollato
- Il sistema consente uno sgancio rapido del revolver per liberarlo facilmente dai residui dei provini
- Il Tester è conforme con UL 486A-486B(2013)** / IEC 60512-16-4(2008) / JIS C2805(2010)
Il Tester ACT-1000N è disponibile in due versioni ciascuna con 4 campi di velocità selezionabili dall’operatore.
- Versione Standard: 10/25/50/100 mm/min
- Versione V300: 25/50/100/300 mm/min
