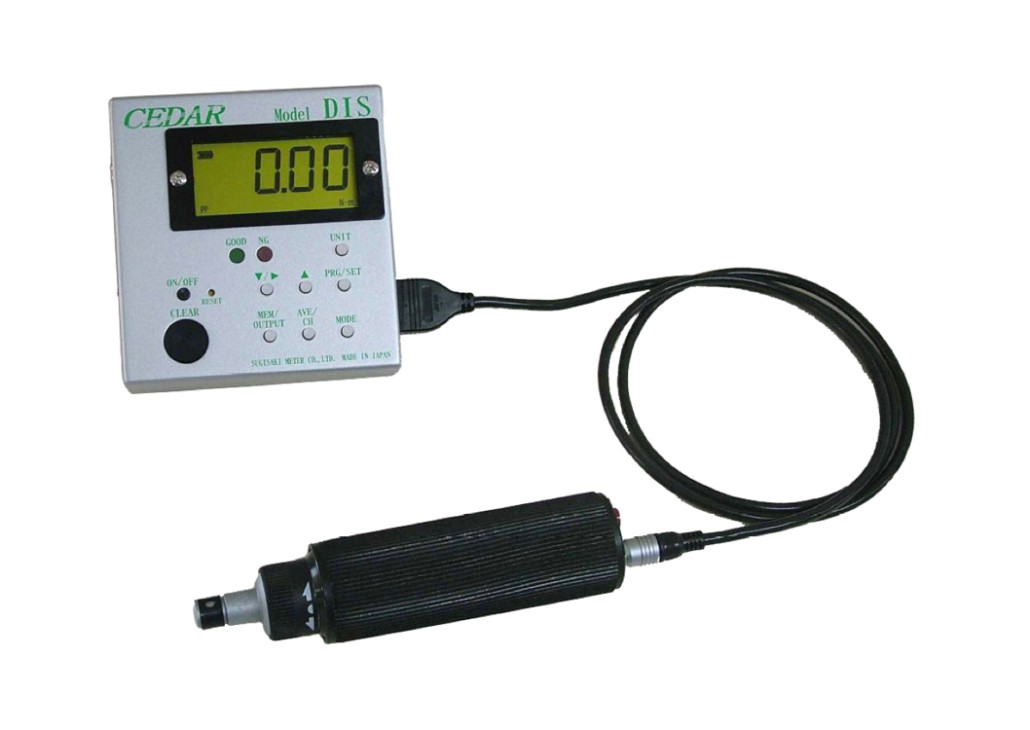

Il giravite torsiometrico della Cedar modello DIS-RL è disponibile in tre modelli, la versione DIS-RL05, DIS-RL2 e DIS-RL10. I modelli sono praticamente identici e differiscono esclusivamente per la portata. Questi strumenti sono leggeri ed ergonomici e dispongono di un comodo display a cristalli liquidi integrato per le letture della coppia. Riducono notevolmente gli scarti e i costi di rilavorazione eliminando il serraggio in eccesso o in difetto. Sono ideali per un’ampia varietà di applicazioni come per la fabbricazione di componenti elettronici e per le apparecchiature e gruppi aerospaziali.

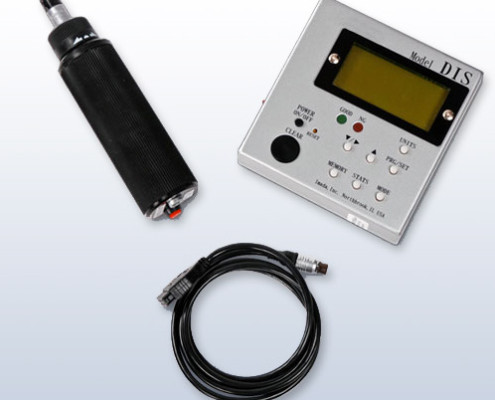

Il DIS-RL è un giravite torsiometrico per uso palmare ideale per essere impiegato come dispositivo di controllo o come strumento di produzione per stringere o allentare viti fino a 90 lbf-in. Il manipolo, slegato dal corpo dello strumento, è molto comodo e favorisce il suo impiego in luoghi difficili da raggiungere. Giraviti per coppie controllate possono inoltre essere valutati tramite test comparativi su un determinato dispositivo di fissaggio; possono essere eseguiti entrambi i test di serraggio (break-away) e allentamento (loosen).

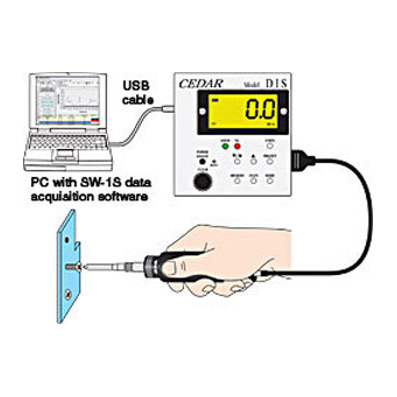

Leggero ed ergonomico, dispone di un comodo display a cristalli liquidi integrato per le letture della coppia. Bi-direzionale, per prove in senso orario ed antiorario, offre la lettura dei valori in tempo reale, la rappresentazione del valore di picco e la lettura continua dei dati per il controllo statistico del processo SPC attraverso la porta COM virtuale USB.
Il DIS-RL ha una precisione di ± 0,5% FS, ± 1 LSD, ed ha limiti di soglia programmabili con avvisatore acustico e indicatore luminoso a LED rosso/verde al fine di ottenere una coppia di serraggio uniforme o per ottenere un test di tipo “PASSA/NON PASSA”. Inoltre, è dotato di un contatore programmabile che minimizza gli errori di montaggio identificando il mis-serraggio e/o le viti difettose. Il cricchetto di frizione incorporato consente un comodo serraggio o allentamento. Memorizza fino a 800 valori nella memoria interna per il richiamo dei dati per SPC o per il download via USB.
- Ergonomico, leggero, costruito in robusto metallo
- Lettura dei valori in lb-in, Kg-cm e N-cm (selezionabile)
- Modalità lettura continua, picco e picco basso (selezionabile)
- Bi-direzionali per prove in senso orario ed antiorario
- Precisione: ±0.5% F.S. ±1 LSD
- Contatore programmabile per il serraggio di viti
- Memorizzazione fino a 800 valori per richiamo o per SPC download
- Limiti di soglia programmabili con avvisatore acustico e indicatore luminoso a LED rosso/verde al fine di ottenere una coppia di serraggio uniforme o per ottenere un test di tipo “PASSA/NON PASSA”.
- Funzione Auto Zero programmabile per reimpostare l’unità a zero per un facile utilizzo

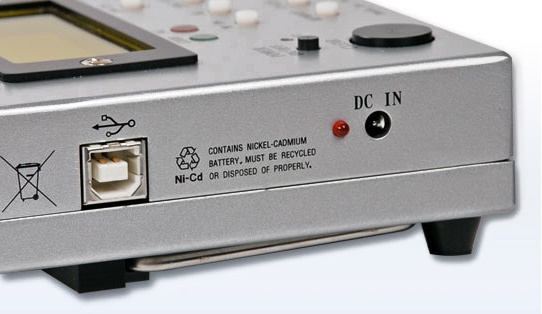

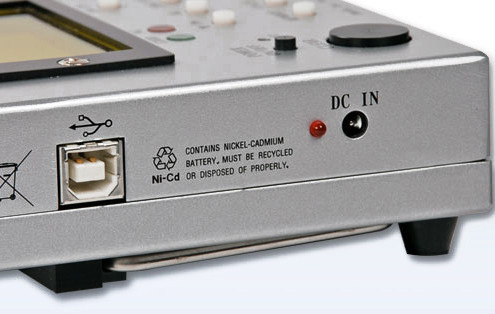

- Uscita USB per possibilità di utilizzo di SPC
- Funziona con batteria interne NiCad (8 ore di autonomia) e arresto automatico dopo 10 min. di inattività
- Statistiche: Media min. e max.
- CW, CCW cricchetto e funzionamento fisso

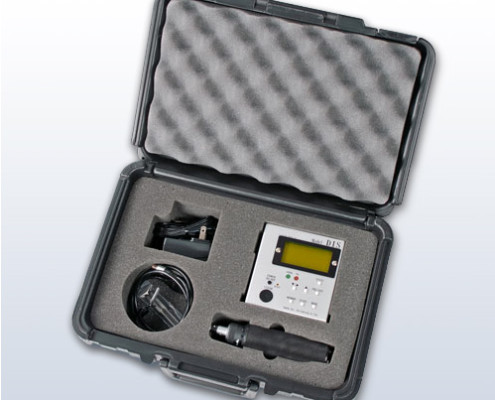

- Viene fornito con una valigetta rigida per il trasporto, un adattatore/carica batterie, un manipolo con giravite, due philips bit, un cavo di collegamento e un certificato di calibrazione in-house del fabbricante.
| Modelli | Capacità |
| DIS-RL05 | 0.020 – 4.500 lbf-in 0.020 – 5.000 kg-cm 0.20 – 50.00 N-cm |
| DIS-RL2 | 0.10 – 18.00 lbf-in 0.10 – 20.00 kg-cm 1.0 – 200.0 N-cm |
| DIS-RL10 | 10 – 90.00 lbf-in 1.0 – 100.0 kg-cm 10 – 1000 N-cm |
